氣箱式脈沖袋收塵器綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點，克服了分室反吹清灰強度不夠、噴吹脈沖清灰和過濾同時進行的缺點，因而擴大了袋收塵器的應用范圍，也提高了收塵效率，延長了濾袋的使用壽命。

氣箱脈沖袋式收塵器結構概述　

氣箱脈沖袋式收塵器廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統。如果用于煤磨收塵，增設防燃防爆措施，收塵器結構也要相應的改變，還適合于含塵濃度特高氣體的收塵，如帶0一Sepa選粉機的粉磨系統，氣體含塵濃度高達1000g/m立方米(標)以上，采用本系列收塵器收塵，可不設置旋風收塵器作一級收塵。氣箱脈沖袋式收塵器除用于水泥工業外，也適用于冶金、化工、機械和民用鍋爐等廢氣的收塵。

氣箱脈沖袋式收塵器結構原理

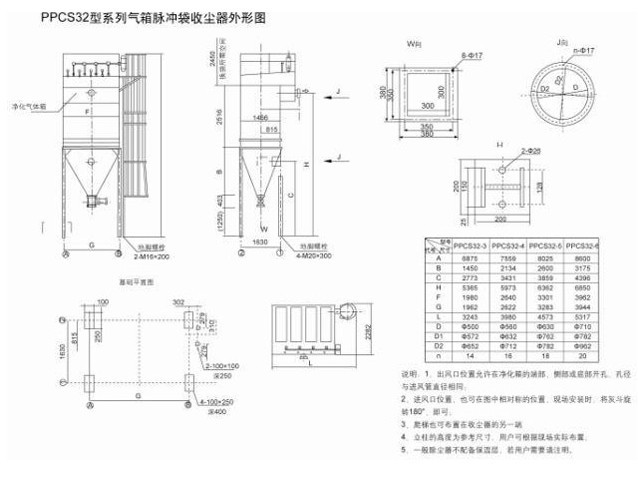

氣箱脈沖袋式收塵器由殼體、灰斗、排灰裝置，支架和脈沖清灰系統等部分所組成。當含塵氣體從進風口進入收塵器后，先碰到進出風口中間的斜隔板，氣流便轉向流入灰斗，同進氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用，進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出PPCS型收塵器的進風口設在灰斗上，氣流進入灰斗后先碰上進風管端部的擋板，其作用與上述原理相同。殼體用隔板分成若干個獨立的收塵室，按照給定的時間間隔對每個收塵室輪流進行清灰。每個收塵室裝有一個提升閥，清灰時提升閥關閉，切斷通過該收塵室的過濾氣流，隨即脈沖閥開啟，向?yàn)V袋內噴人高壓空氣，以清除濾袋外表面上的粉塵。各收塵室的脈沖噴吹寬度和清灰周期，由清灰程序控制器自動連續進行。

氣箱脈沖袋式收塵器特點


氣箱式脈沖清灰袋收塵器采用分室輪流進行清灰，即所謂離線清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰產生粉塵二次飛揚，氣箱式脈沖袋收塵器能捕集含塵濃度高達1000g/m立方米(標)的氣體。
